Cargas largas y perfiles

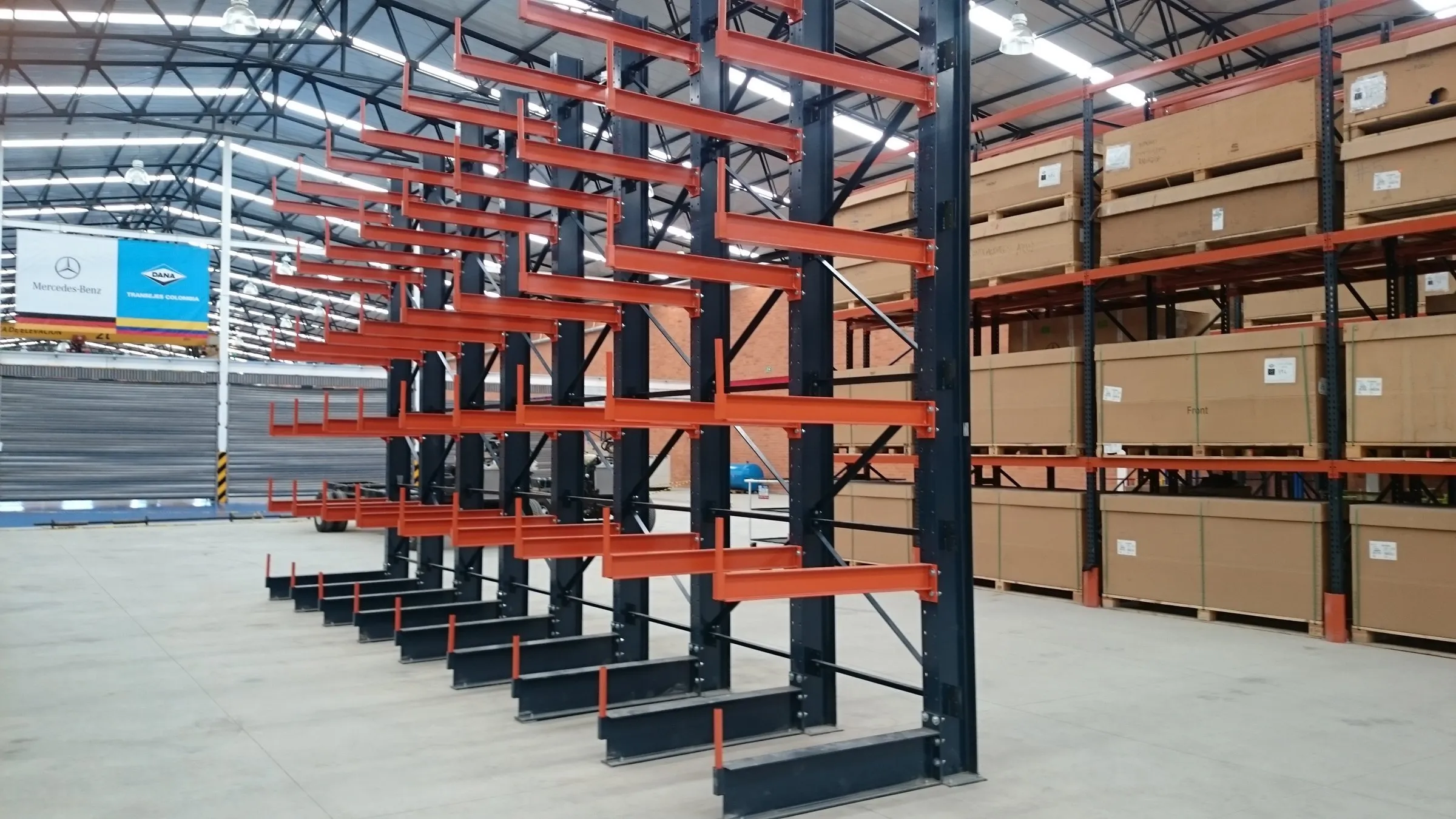

Rack cantilever
Para tubos, tejas, varillas, perfiles y material largo. Árboles IPE 160 a 240 y brazos IPE 100 o 120, de un costado o de dos.
Descripción
Estructura en acero estructural con soldadura MIG, desarmable y con pintura electrostática. Los brazos en voladizo sostienen elementos largos y admiten topes para cargas circulares.
Se fabrica en versión sencilla (un costado) o doble (dos costados), con configuraciones estándar o personalizadas según el material que se almacena.
¿Cómo fabricamos el rack cantilever?
Los árboles son perfiles IPE 160, 200 o 240 y los brazos, IPE 100 o 120. La estructura es de acero estructural con soldadura MIG de alta penetración y pintura electrostática en polvo, y se arma con tornillos, así que se puede desarmar y reajustar. Los árboles tienen perforaciones para cambiar la altura de los niveles según el tamaño de la mercancía. En cada proyecto se pueden definir la altura y la distancia entre árboles, la longitud y la inclinación de los brazos, los topes para carga redonda, las viguetas o entrepaños entre brazos y el color. Las tablas de capacidad se verificaron con cálculo por elementos finitos y pruebas físicas de carga.
Carga por nivel y carga por brazo: no son lo mismo
| Configuración | Carga de referencia |
|---|---|
| Estándar 1.000 × 4.800 × 12.000 mm, 5 niveles | 4.000 kg UDL por nivel |
| Diseño personalizado | Hasta 8.000 kg UDL por nivel |
| Modelo de 13 árboles IPE 240 | 700 kg UDL por brazo |
| Nivel sobre la base | Hasta 5 t por base, según la capacidad del piso |
El material largo debe apoyarse en por lo menos dos brazos y ningún brazo debe pasar de su capacidad. En un cantilever sencillo, cargado por un solo costado, la suma de la carga de los brazos no debe pasar de la mitad de la capacidad del árbol.

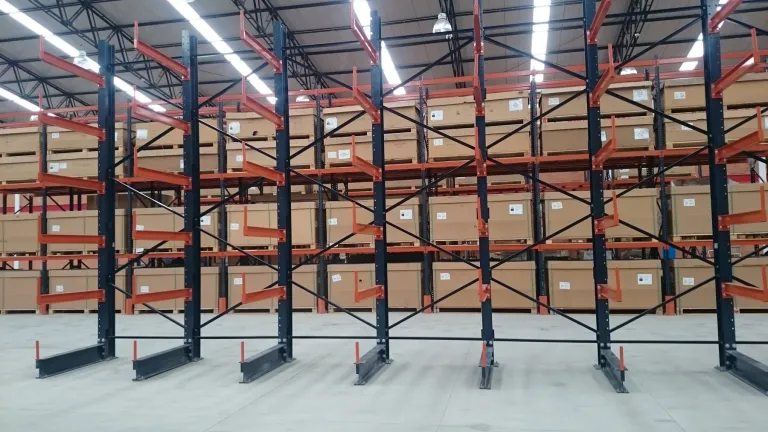

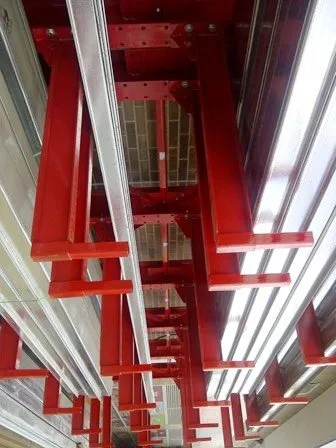

Más información: Qué es un rack cantilever y cuándo conviene · Rack colmena para perfiles · Cantilever IPE 240 en bodega.
Beneficios
- Configuración de un costado o de dos costados
- Estructura desarmable con pintura electrostática
- Topes para cargas circulares
- Diseño, fabricación e instalación por ERESMET
Aplicaciones
TubosTejasVarillasPerfiles y material largo
Resuelve
Accesorios y componentes
- Tope frontal removible / topes para cargas circulares
- Viguetas y entrepaños entre brazos
Datos clave
- Árboles
- IPE 160 – 240 perfil
- Brazos
- IPE 100 – 120 perfil
- Carga por nivel · estándar
- 4.000 kg UDL
- Carga por nivel · personalizado
- hasta 8.000 kg UDL

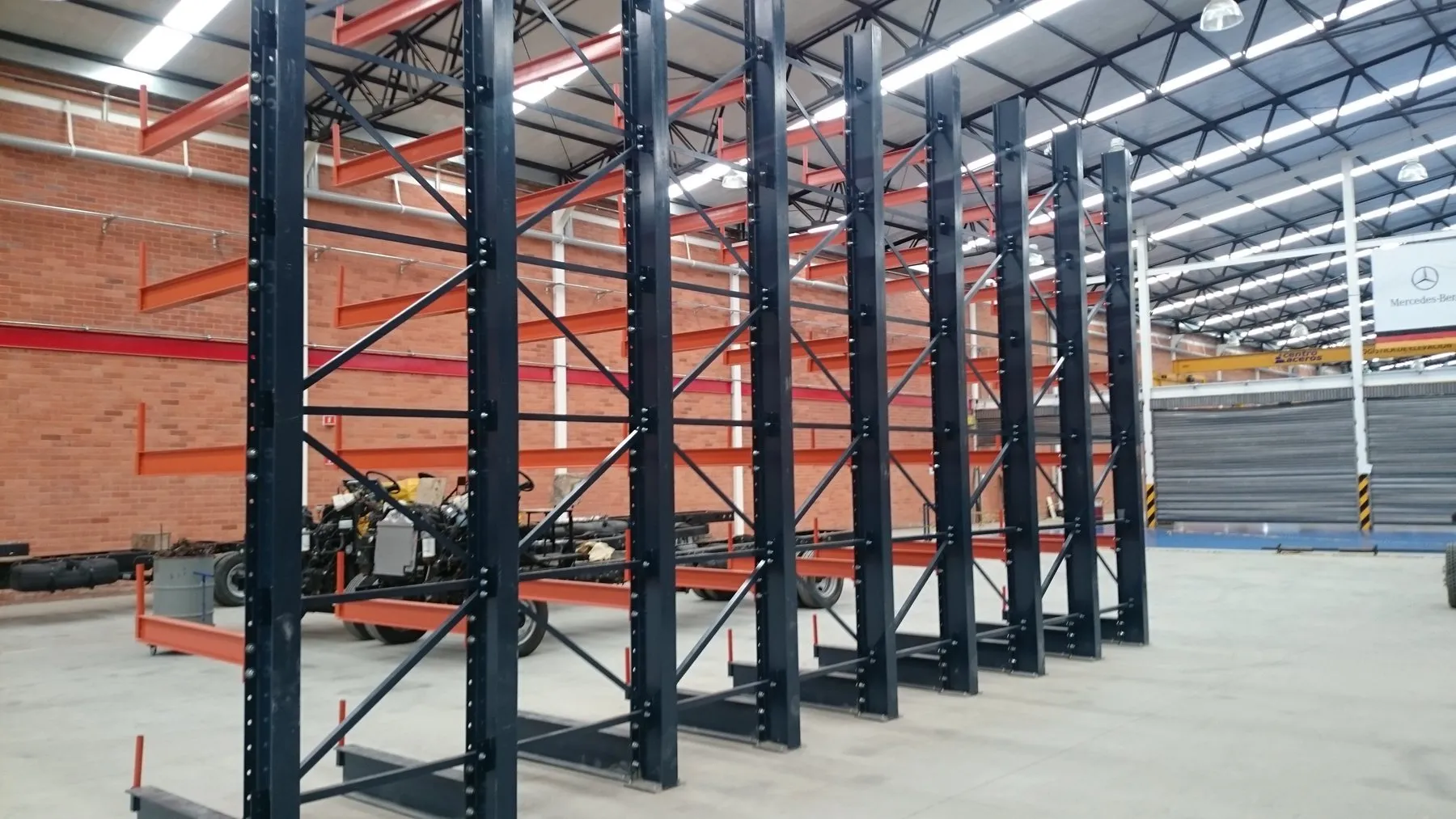

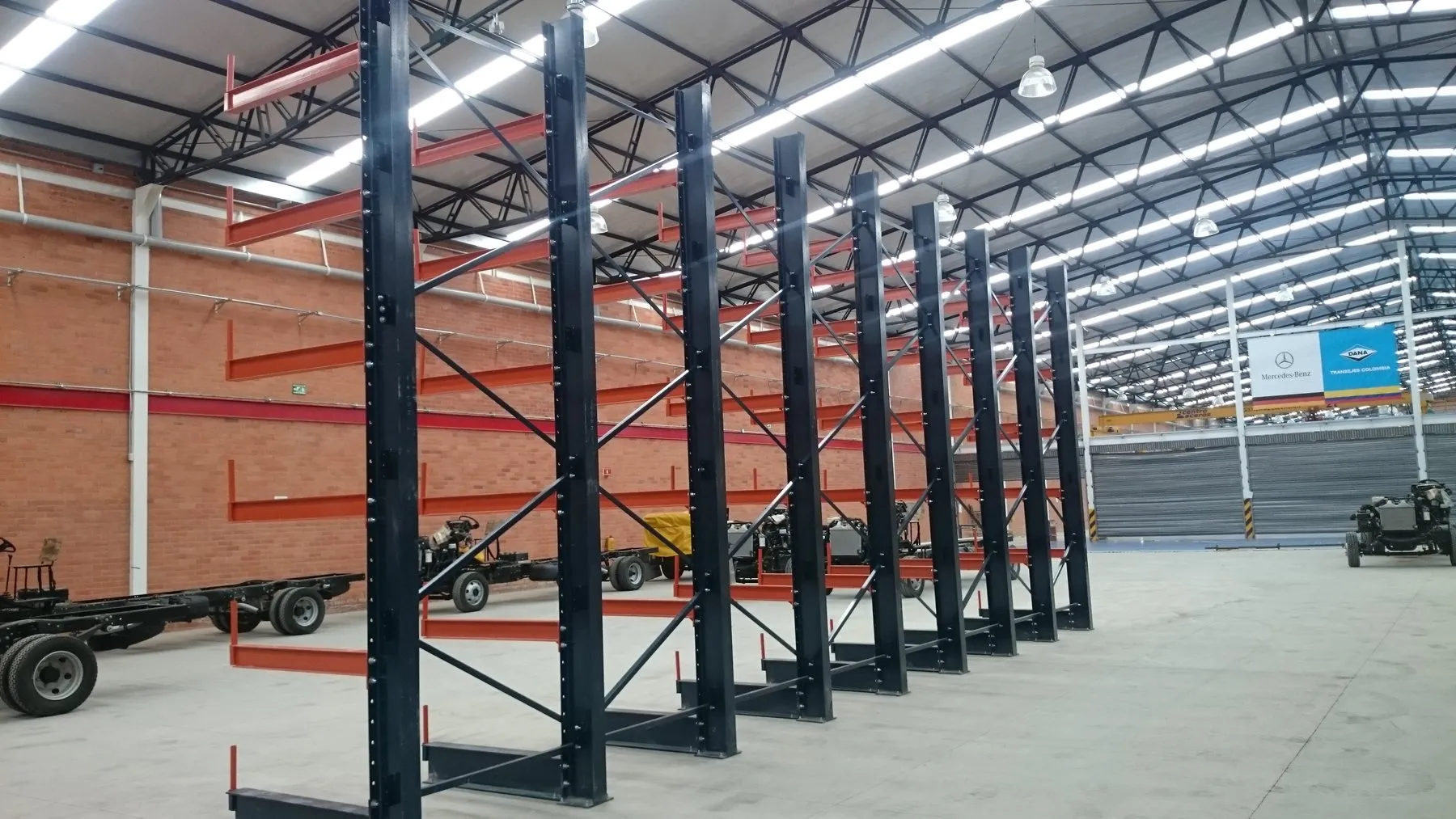

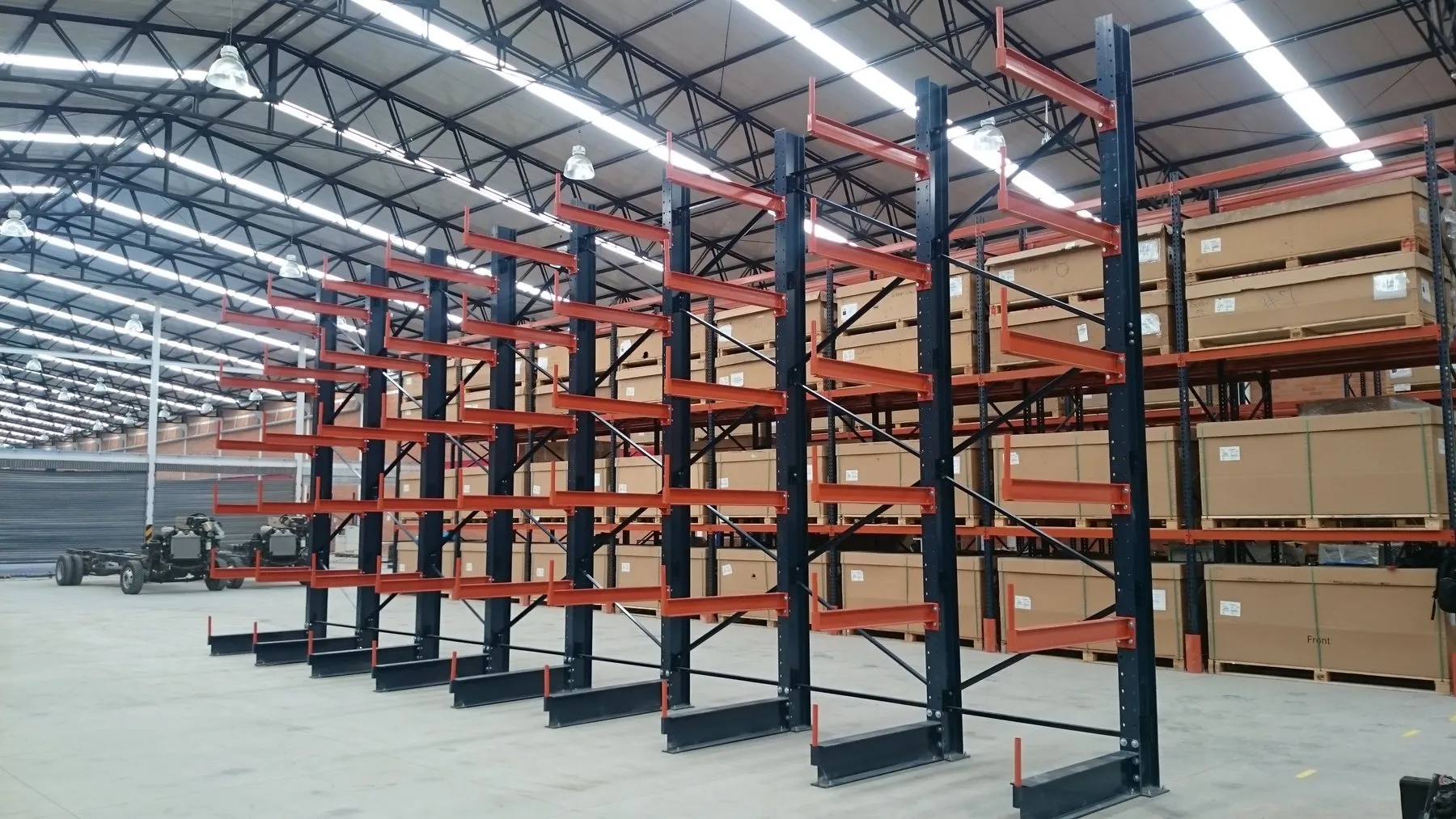

Galería
+6Ver las 11 imágenes

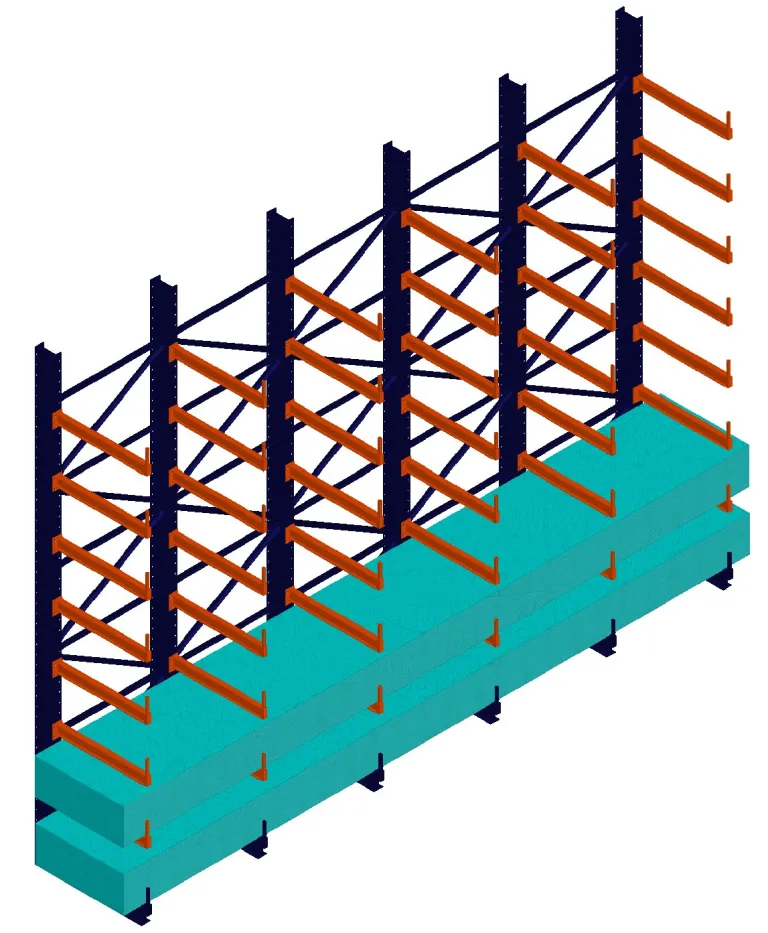

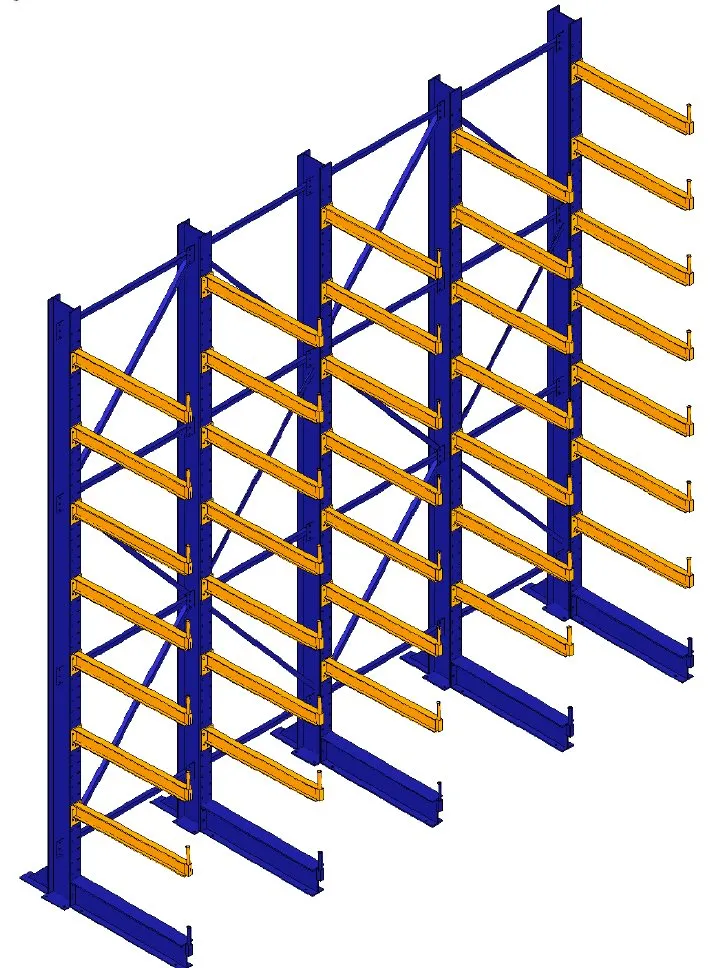

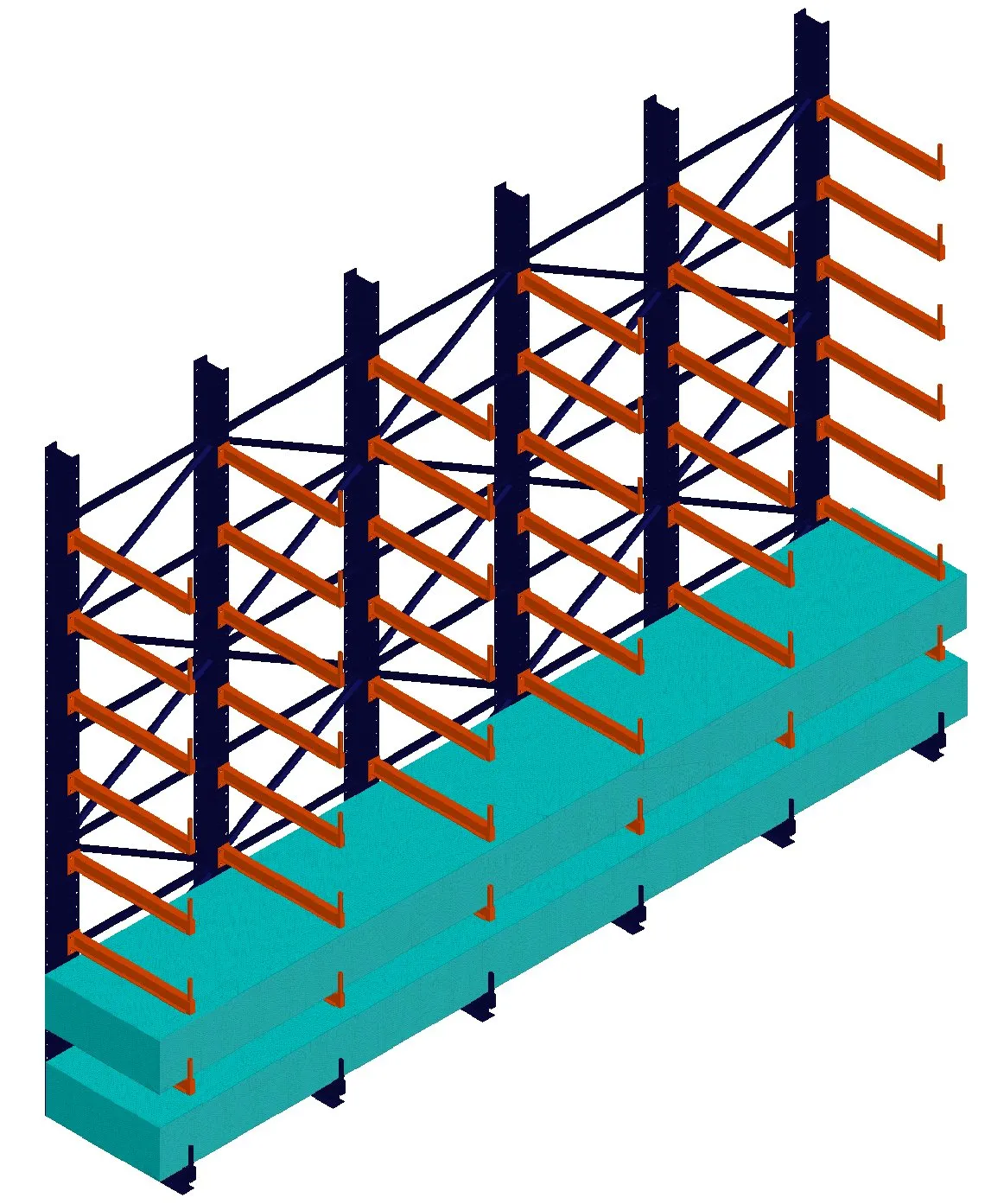

Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3DVariantes y configuraciones
Cantilever sencillo
Brazos a un costado.
Cantilever doble
Brazos a los dos costados.
Configuración estándar
1.000 × 4.800 × 12.000 mm, 5 niveles.
4.000 kg UDL por nivel
Diseño personalizado
Según el material y la bodega.
Hasta 8.000 kg UDL por nivel
Especificaciones técnicas
- IPE 160 – 240perfilÁrboles
- IPE 100 – 120perfilBrazos
- 4.000kg UDLCarga por nivel · estándar
- hasta8.000kg UDLCarga por nivel · personalizado
| Dato | Valor | Nota |
|---|---|---|
| Árboles | IPE 160 – 240 perfil | IPE 160, 200 o 240 según la configuración |
| Brazos | IPE 100 – 120 perfil | |
| Carga por nivel · estándar | 4.000 kg UDL | |
| Carga por nivel · personalizado | hasta 8.000 kg UDL | |
| Carga por brazo · modelo de 13 árboles IPE 240 | 700 kg UDL | Solo en ese modelo |
| Nivel sobre la base | hasta 5 t por base | Sujeto a la capacidad del suelo |
Valores de referencia del catálogo ERESMET (2015). La capacidad final se calcula para cada proyecto.
Descargas
- Ficha técnica · Rack cantileverFicha técnica · PDF · 1,8 MBVerDescargar
Proyectos con este producto
Preguntas frecuentes
¿Qué se puede almacenar en un rack cantilever?
Material largo: tubos, tejas, varillas y perfiles. Para cargas redondas se le ponen topes.
¿Cuánto peso soporta?
La configuración estándar (1.000 × 4.800 × 12.000 mm, 5 niveles) soporta 4.000 kg UDL por nivel; en diseños personalizados, hasta 8.000 kg UDL por nivel.
¿Qué diferencia hay entre cantilever sencillo y doble?
El sencillo tiene brazos a un solo costado (por ejemplo, contra una pared) y el doble tiene brazos a los dos costados.
¿Sirve para madera, tejas y tubería?
Sí. Se usa para tablas de madera, tejas, tubos, varillas, hierros y perfiles. Cuéntenos el largo y el peso del material en Cotizar.
¿Lo instalan fuera de Bogotá?
Sí. Lo fabricamos en nuestra planta de Bogotá y lo instalamos en cualquier ciudad de Colombia.
¿Cómo sé si me conviene un rack cantilever?
Si guarda material largo o de forma irregular y lo carga con montacargas por el costado. Le explicamos las partes, la carga por brazo y los errores comunes en la guía Rack cantilever: qué es y cuándo conviene.
¿Qué es un rack cantilever?
Es una estantería con árboles y brazos en voladizo, sin columnas al frente, para guardar material largo como tubos, perfiles, varillas, tejas o madera. La carga se pone y se saca por el costado, con montacargas o a mano en piezas livianas.
¿Cuánto peso aguanta cada brazo?
En el modelo de 13 árboles IPE 240, 700 kg UDL por brazo. El valor cambia según los perfiles y la distancia entre árboles, y la capacidad final se calcula para cada proyecto.
¿Se puede cambiar la altura de los brazos?
Sí. Los árboles tienen perforaciones que permiten modular la altura de los niveles según el tamaño de la mercancía.
¿Se puede guardar carga corta en un cantilever?
Sí. Entre los brazos se pueden poner viguetas y entrepaños de metal o madera.
¿Con qué norma se calculan estos racks?
Los calculamos según la NTC 5689, la norma técnica colombiana para racks y estanterías de acero para almacenamiento. Cada proyecto lleva su cálculo estructural según la carga, la altura y el sitio de instalación.
Consulte otros productos relacionados

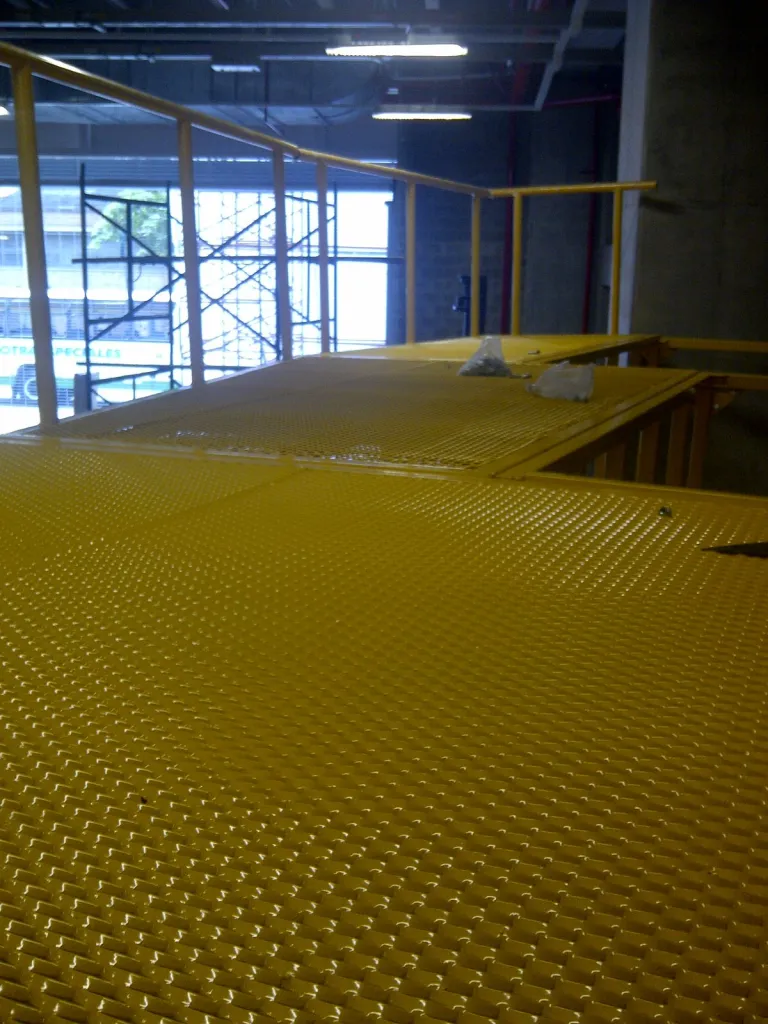

Cargas largas y perfilesRack colmena para perfiles
