Mezzanines y entreplantas
Mezzanines y entreplantas
Mezzanines estructurales a medida (áreas libres hasta 10 m; entrepiso liso, ranurado, rejilla troquelada, madera o aluminio) y entreplantas tipo pasarela soportadas sobre bastidores y vigas.
Descripción

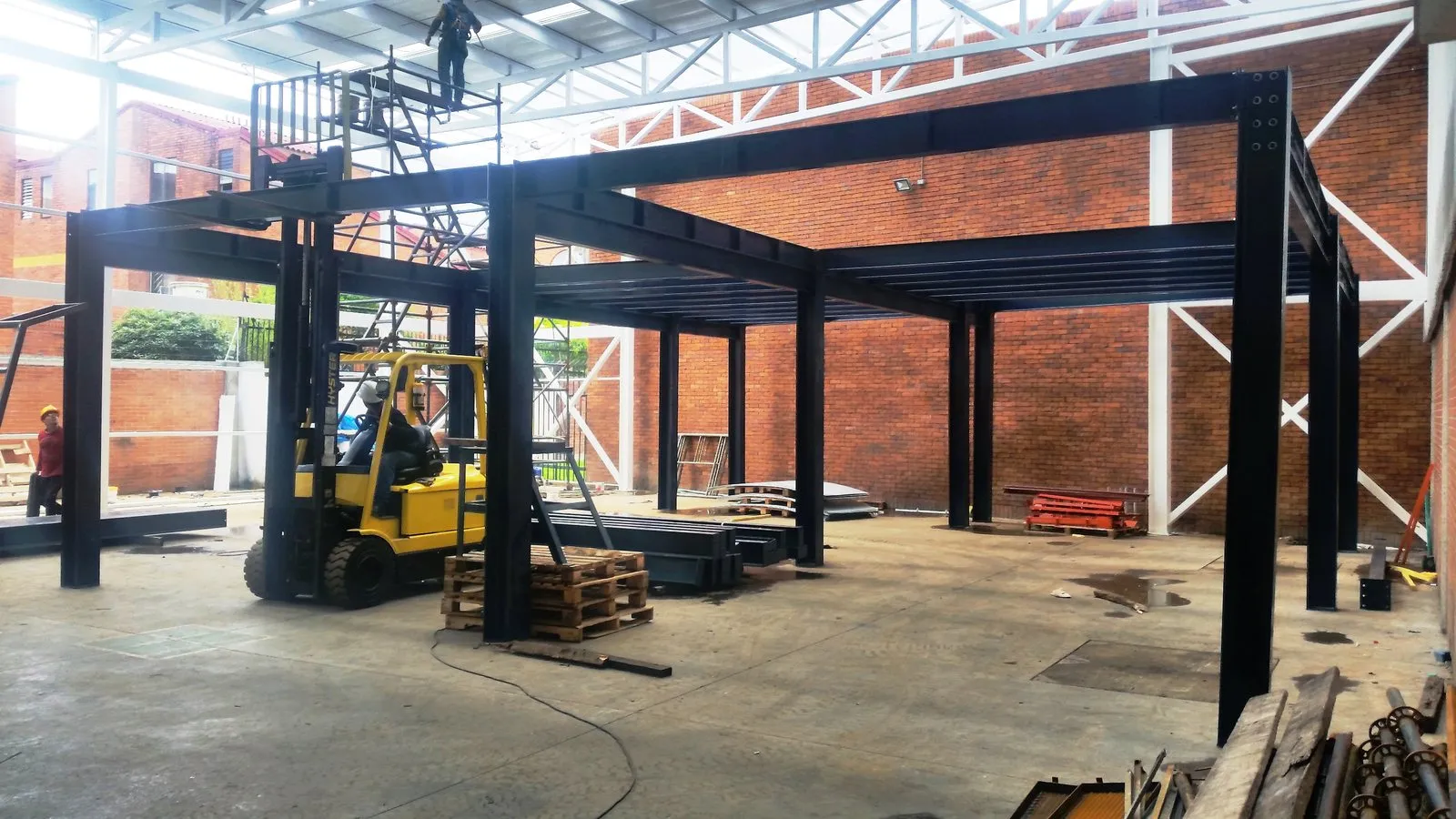

Un mezzanine (también llamado mezanine, entrepiso o entreplanta) es un piso metálico intermedio que se arma dentro de la bodega para aprovechar la altura libre. Suma un nivel completo para almacenar, hacer picking, producir o archivar, sin ampliar la construcción ni trasladarse.
Lo diseñamos a la medida, lo fabricamos en nuestra planta de Bogotá y lo instalamos en cualquier ciudad de Colombia. Hacemos dos tipos:
- Mezzanine estructural: columnas y vigas propias en acero estructural, atornillado para poder ampliarlo después, con áreas libres de hasta 10 m. La carga suele estar entre 350 y 600 kg/m² y llega a 1.000 kg/m² en almacenamiento pesado.
- Entreplanta tipo pasarela: se apoya sobre los bastidores y vigas de los racks y da acceso a pie a los niveles altos para hacer picking sin montacargas.
Se complementa con escaleras, barandas de 1 m y compuertas para subir carga con montacargas. Cada proyecto lleva su cálculo estructural. Si está evaluando uno, lea la guía ¿Qué es un mezzanine y cuándo conviene? o vea los proyectos de entreplanta para planta de alimentos y entreplanta para bodega textil.
¿Mezzanine estructural o entreplanta sobre racks?
Fabricamos dos tipos y la diferencia está en cómo se apoyan. El mezzanine estructural tiene columnas y vigas propias en acero estructural, va atornillado y se puede ampliar o modificar después. La entreplanta tipo pasarela se apoya sobre los bastidores y vigas de los racks y sirve para llegar a pie a los niveles altos.
| Mezzanine estructural | Entreplanta tipo pasarela | |
|---|---|---|
| Se apoya en | Columnas y vigas propias | Bastidores y vigas de los racks |
| Área libre | Hasta 10 m | Según la estantería |
| Carga de referencia | 350 a 600 kg/m², hasta 1.000 kg/m² en almacenamiento pesado | Según el cálculo del proyecto |
| Uso típico | Piso completo para almacenar, producir, archivar u oficinas | Picking en altura sin montacargas |
En nuestros proyectos el piso del mezzanine suele quedar entre 2,6 y 4,5 m de altura. Cada proyecto lleva su cálculo estructural.
Racks con pasarelas para picking en altura
Cuando la estantería es alta, una entreplanta tipo pasarela se monta sobre los mismos bastidores y vigas del rack. Forma pasillos con piso, escaleras y barandas, en uno o varios niveles, para que el operario llegue a pie a cada posición y arme pedidos sin depender del montacargas. El piso puede ser de rejilla troquelada o de lámina perforada, y la baranda perimetral de 1 m lleva pasamanos intermedio y rodapié. Hemos instalado pasarelas de picking sobre racks selectivos en un centro de distribución en Cota (2022) y una entreplanta soportada por racks dentro de un cuarto frío en Barranquilla (2012–2013).
Más información: Qué es un mezzanine y cuándo conviene · Compuerta automatizada para entreplanta · Pasarelas de picking en cuarto frío.
Aplicaciones
Crear niveles adicionales de almacenamiento, picking o circulación
Resuelve
Accesorios y componentes
- Entrepaño/entrepiso rejilla troquelada (con o sin refuerzo)
- Rejilla en platina antideslizante
- Entrepiso lámina alfajor reforzado
- Escaleras y barandas para mezzanine
Galería
+12Ver las 17 imágenes
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3D
Diseño 3DVariantes y configuraciones
Mezzanine estructural
áreas libres hasta 10 m
Entreplanta tipo pasarela (sobre bastidores y vigas)
Mezzanine mixto (render)
Especificaciones técnicas
| Dato | Valor | Nota |
|---|---|---|
| Área libre mezzanine estructural | hasta 10 m | Requiere cálculo estructural |
Valores de referencia del catálogo ERESMET (2015). La capacidad final se calcula para cada proyecto.
Descargas
- Información técnica de mezzanines y entreplantasLe enviamos medidas y capacidades para su casoSolicitar
Preguntas frecuentes
¿Qué tamaño puede tener un mezzanine?
Los mezzanines estructurales se fabrican con áreas libres de hasta 10 m. Cada proyecto lleva su cálculo estructural.
¿Qué tipos de piso se pueden poner?
Liso, ranurado, rejilla troquelada, madera o aluminio; también lámina alfajor reforzada y rejilla en platina antideslizante.
¿Qué diferencia hay entre mezzanine y entreplanta tipo pasarela?
El mezzanine estructural tiene su propia estructura. La entreplanta tipo pasarela se apoya sobre los bastidores y vigas de los racks y sirve para circular o hacer picking en altura.
¿Incluye escaleras y barandas?
Sí, las fabricamos como accesorios del mezzanine. Cuéntenos su proyecto en Cotizar.
¿Qué es un mezzanine?
Es un piso intermedio metálico que se construye dentro de una bodega o planta para aprovechar la altura libre. Crea un segundo nivel para almacenar, hacer picking, ubicar oficinas o circular, sin ampliar la construcción. Puede apoyarse en columnas propias (mezzanine estructural) o sobre los bastidores y vigas de los racks (entreplanta tipo pasarela).
¿Cuánto cuesta un mezzanine?
Depende del área, la altura, la carga que debe soportar, el tipo de piso y si lleva escaleras, barandas o cerramiento. Envíenos las medidas de la bodega y el uso que le dará, y le enviamos la cotización sin compromiso: cotizar.
¿Lo instalan fuera de Bogotá?
Sí. Lo fabricamos en nuestra planta de Bogotá y lo instalamos en cualquier ciudad de Colombia.
¿Cómo sé si me conviene un mezzanine?
Si la bodega tiene altura de sobra y el piso ya está lleno, un mezzanine le da un segundo nivel sin ampliar la construcción. Lo explicamos paso a paso en la guía ¿Qué es un mezzanine y cuándo conviene?
¿Cuánto peso soporta un mezzanine?
Se calcula según el uso. En los mezzanines que diseñamos la carga suele estar entre 350 y 600 kg por m², y llega hasta 1.000 kg/m² en almacenamiento pesado.
¿Mezzanine, mezanine, mesanini y entrepiso son lo mismo?
Sí. Son nombres para el mismo piso metálico intermedio dentro de la bodega. También se le dice entreplanta. Nosotros fabricamos dos tipos: el mezzanine estructural, con columnas propias, y la entreplanta tipo pasarela, apoyada sobre los racks.
¿A qué altura queda el piso del mezzanine?
En nuestros proyectos suele quedar entre 2,6 y 4,5 m. Antes de definirla revisamos las vigas de la cubierta, las luminarias y los rociadores, y dejamos espacio cómodo para trabajar abajo y arriba.
¿Cómo se sube la mercancía al mezzanine?
Por escaleras tipo gualdera para el personal y, para la carga, con montacargas a través de puertas o esclusas que no dejan el borde abierto. Para eso fabricamos la compuerta automatizada para rack.
¿Qué datos necesitan para cotizar un mezzanine?
Medidas del área con fotos o plano, altura libre hasta la cubierta o las vigas, para qué lo va a usar y cuánto pesa lo que pondrá arriba, cómo subirá la carga y la ciudad de instalación.
¿Qué son los racks con pasarelas?
Son racks con una entreplanta tipo pasarela apoyada sobre sus bastidores y vigas. Tienen piso, escaleras y barandas, y permiten hacer picking a pie en los niveles altos, en uno o varios pisos.
¿Con qué norma se calcula el mezzanine?
El mezzanine estructural se calcula según la NSR-10, el Reglamento Colombiano de Construcción Sismo Resistente. Cuando la entreplanta va apoyada sobre racks, los racks se calculan además con la NTC 5689. Cada proyecto lleva su cálculo estructural.
