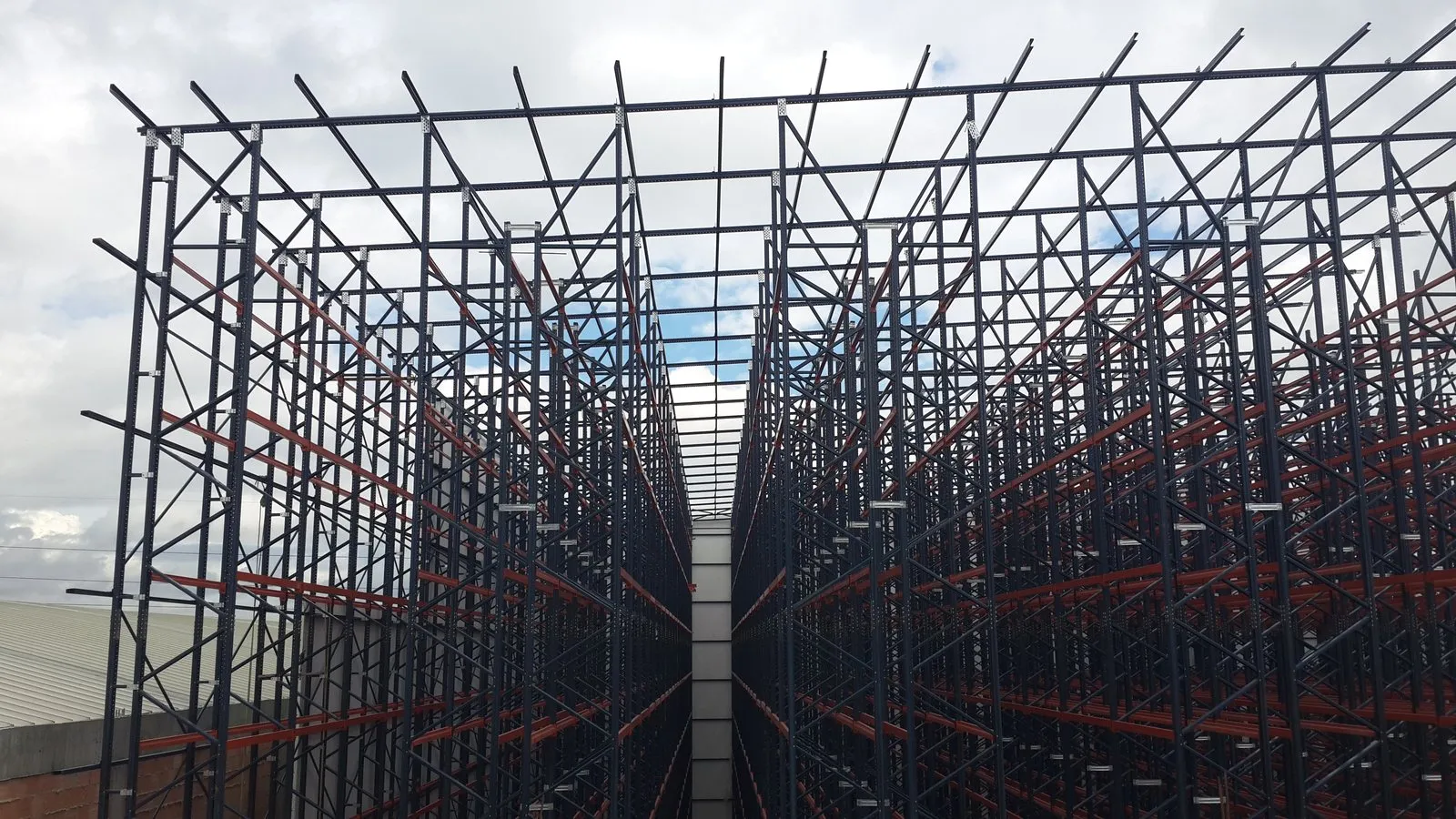

Rack superpesado y bodega autoportante
Racks para estibas

Rack superpesado y bodega autoportante

Cotizar este producto

Estantería antisísmica para gran altura y bodegas autoportantes: bastidores de doble puntal o doble columna, riostras y pies antisísmicos, soportes para paneles, cerchas y pórticos.

Descripción

¿Rack autoportante o rack superpesado dentro de una bodega?

Los dos usan el mismo tipo de estructura para carga superpesada. La diferencia es qué sostienen.

Rack superpesado Rack autoportante
Dónde va Dentro de una bodega existente Es la bodega: no necesita edificio aparte
Qué sostiene Las estibas Las estibas, la cubierta y los cerramientos
Componentes adicionales — Soportes para paneles, cerchas y pórticos
Configuración estándar 1.066 × 2.438 × 11.000 mm, 7 niveles, 2.000 kg UDL por nivel Según el proyecto

Los puntales vienen en distintos perfiles y calibres, sencillos o dobles, con pie de gran carga atornillado o antisísmico soldado y riostra convencional o antisísmica. Por encima de 11 m se usan empalmes estructurales.

Bodegas autoportantes que hemos montado

Hemos participado en el montaje de bodegas autoportantes de gran altura en Bucaramanga (2013) y en la Sabana de Bogotá (2013), y en 2021 fabricamos y montamos una estructura autoportante con izaje de cerchas con grúa. En estos proyectos los racks son a la vez la estructura que sostiene la cubierta y los cerramientos. La configuración estándar llega a 22 m, con empalmes estructurales a los 11 m, y la personalizada hasta 24 m. Cada proyecto empieza con levantamiento de datos, asesoría en el diseño y cotización sin compromiso.

Más información: Bodega autoportante de gran altura · Rack selectivo para estibas · Cómo ganar espacio en una bodega sin ampliarla.

Aplicaciones

Almacenamiento a gran alturaBodegas autoportantes

Resuelve

Almacenar a gran altura o construir una bodega autoportante

Accesorios y componentes

  • Bastidor carga súper pesada perfil 120×85 (EU120)Importado · suministro e instalación ERESMET
  • Juego de bridas para pórtico
  • Pie de carga para bastidor

Datos clave

Altura máxima
22 m
Altura máxima (personalizado)
24 m
Carga por nivel estándar 11000 mm, 7 niveles
2.000 kg UDL
Ver especificaciones técnicas ›

Galería

Estructura autoportante en montaje
Estructura autoportante en montaje
Estructura de bodega autoportante en montaje
Estructura de bodega autoportante en montaje
Racks autoportantes contra el cielo
Racks autoportantes contra el cielo
Rack superpesado y autoportante
Rack superpesado y autoportante

Variantes y configuraciones

  • Rack carga súper pesada estándar 1066x2438x11000, 7 niveles

    2.000 kg UDL/nivel

  • Rack súper pesado personalizado

    hasta 24.000 mm; 4.000 kg UDL/nivel

  • Estructura autoportante

Especificaciones técnicas

DatoValorNota
Altura máxima22 mEmpalmes estructurales a los 11 m
Altura máxima (personalizado)24 mConfiguración personalizada; la estándar llega a 22 m
Carga por nivel estándar 11000 mm, 7 niveles2.000 kg UDL

Valores de referencia del catálogo ERESMET (2015). La capacidad final se calcula para cada proyecto.

Descargas

  • Información técnica de rack superpesado y bodega autoportanteLe enviamos medidas y capacidades para su casoSolicitar

Preguntas frecuentes

¿Qué es una bodega autoportante?

Es una bodega en la que los mismos racks forman la estructura del edificio: además de las estibas, sostienen la cubierta y los cerramientos laterales. Así se puede almacenar a gran altura aprovechando al máximo el lote.

¿Hasta qué altura llega?

La configuración estándar llega a 22 m y la personalizada hasta 24 m. La capacidad final se calcula para cada proyecto.

¿Cuánto peso soporta cada nivel?

En la configuración estándar (1.066 × 2.438 × 11.000 mm, 7 niveles) cada nivel soporta 2.000 kg de carga uniformemente distribuida (UDL). En diseños personalizados llega hasta 4.000 kg UDL por nivel. La capacidad final se calcula para cada proyecto.

¿Qué piezas lleva un rack autoportante?

Bastidores de doble puntal o doble columna, riostras y pies antisísmicos, y soportes para paneles, cerchas y pórticos que reciben la cubierta y los cerramientos.

¿Instalan bodegas autoportantes fuera de Bogotá?

Sí. Tenemos proyectos en Bucaramanga y en la Sabana de Bogotá, e instalamos en todo Colombia.

¿Cuándo conviene una bodega autoportante?

Cuando se quiere almacenar a gran altura y aprovechar al máximo el lote, porque los mismos racks forman la estructura del edificio.

¿Con qué norma se calculan estos racks?

Los calculamos según la NTC 5689, la norma técnica colombiana para racks y estanterías de acero para almacenamiento. Cada proyecto lleva su cálculo estructural según la carga, la altura y el sitio de instalación.
