Rack cantilever: qué es y cuándo conviene para tubos, perfiles y madera

Cómo está hecho

Pieza	Qué hace	Cómo lo fabricamos
Árboles	Las columnas que sostienen los brazos	Perfiles IPE 160, 200 o 240 según la carga
Brazos	Reciben el material, en voladizo	Perfiles IPE 100 o 120
Base	Apoya el árbol en el piso y le da estabilidad	En perfil estructural, según la configuración
Riostras	Unen los árboles y dan rigidez a la fila	Parte de la estructura desarmable
Topes	Evitan que ruede la carga redonda	Removibles en la punta del brazo

Toda la estructura es de acero estructural con soldadura MIG y pintura electrostática, y se puede desarmar. Entre brazos se pueden poner viguetas y entrepaños para carga que no es larga.

Sencillo o doble

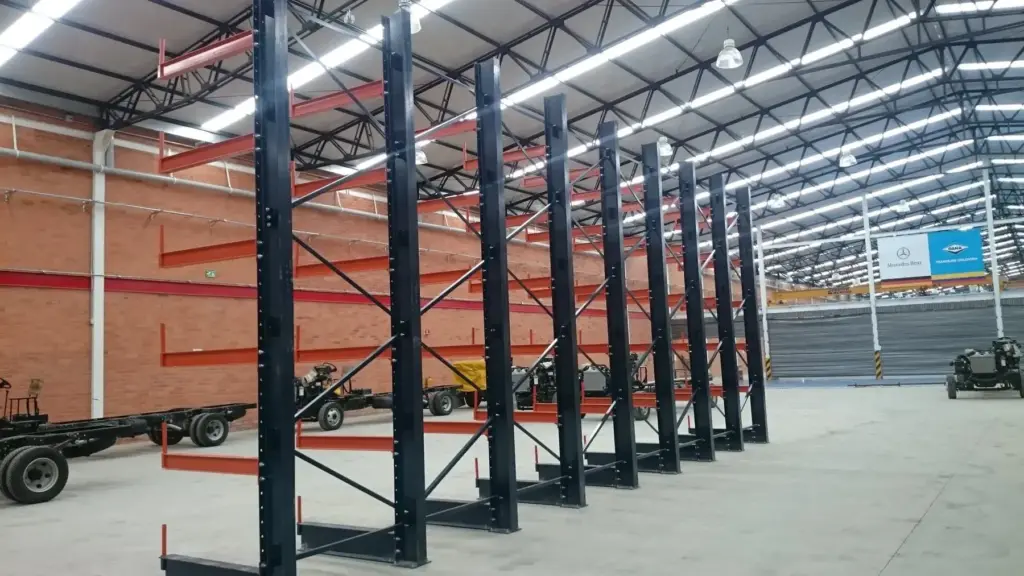

• Sencillo: brazos a un solo costado. Va contra una pared o en el borde de la bodega.
• Doble: brazos a los dos costados. Va en el centro, con pasillo a cada lado, y guarda casi el doble en el mismo largo.

¿Cuánto peso soporta?

Depende de los perfiles y de la distancia entre árboles. Estos son valores de referencia de nuestro catálogo:

Configuración	Carga de referencia
Estándar 1.000 × 4.800 × 12.000 mm, 5 niveles	4.000 kg por nivel, repartidos
Diseño personalizado	Hasta 8.000 kg por nivel
Modelo de 13 árboles IPE 240	700 kg por brazo
Base de cada árbol	Hasta 5 t, según la capacidad del piso

Hay que distinguir la carga por nivel (todos los brazos a la misma altura) de la carga por brazo. El material largo debe apoyarse en por lo menos dos brazos, y ningún brazo debe pasar de su capacidad. La capacidad final se calcula para cada proyecto.

¿Cuándo conviene?

• Guarda material largo o de forma irregular que no cabe en un rack de estibas.
• Carga y descarga con montacargas por el costado, o a mano en piezas livianas.
• Quiere ver y sacar cada perfil o paquete sin mover los demás.
• Necesita guardar también algo de carga corta: se agregan entrepaños entre brazos.

Cantilever o rack colmena

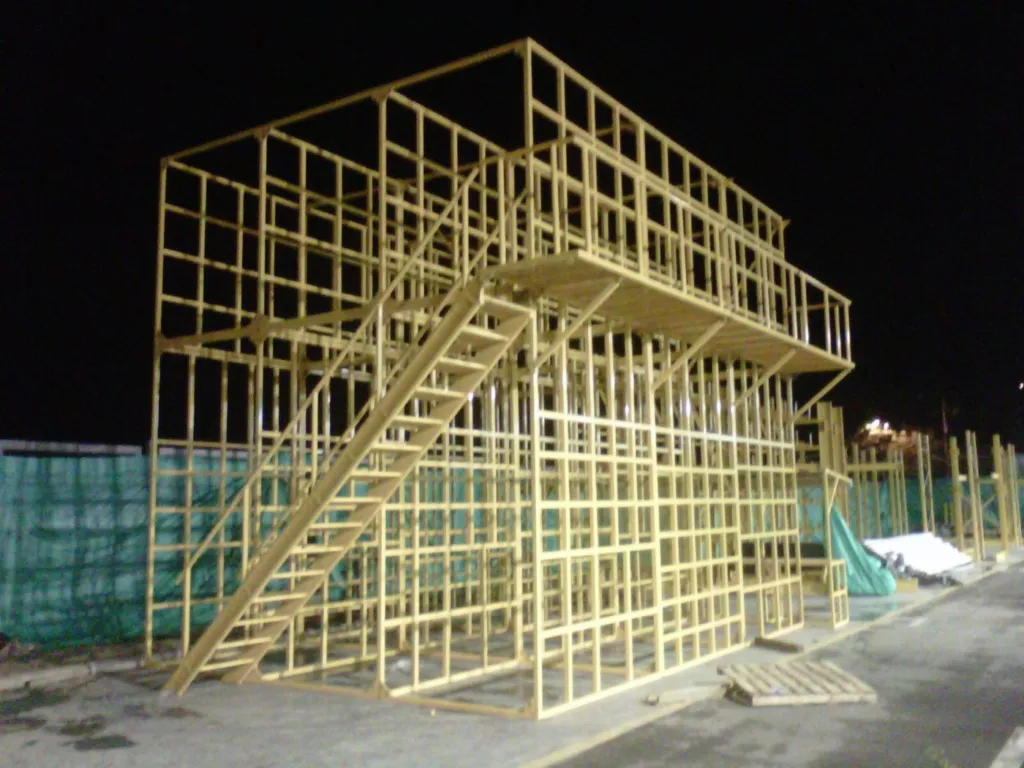

Si guarda perfiles para venderlos o cortarlos a mano, como en una ferretería o un distribuidor de perfilería, también sirve el rack colmena. Es una estructura modular de celdas, autosoportante, con hasta tres niveles de acceso con pasarela y escalera, y se instala en no más de dos días. El cantilever es mejor para paquetes pesados que se manejan con montacargas.

Errores comunes

• Apoyar la carga en un solo brazo o dejarla descompensada hacia la punta.
• Sobrecargar un brazo porque el nivel aguanta en total.
• Guardar tubos sin topes en la punta de los brazos.
• No revisar el piso donde apoyan las bases.

Qué datos enviarnos

• Qué material guarda, su largo y el peso de cada pieza o paquete.
• Cuántas piezas o paquetes necesita guardar.
• Altura disponible y si va contra una pared o en el centro.
• Cómo se carga: montacargas, puente grúa o a mano.
• Ciudad donde se instala.
